Резьбовое соединение фильтров. Обзор лицевых частей Российского производства

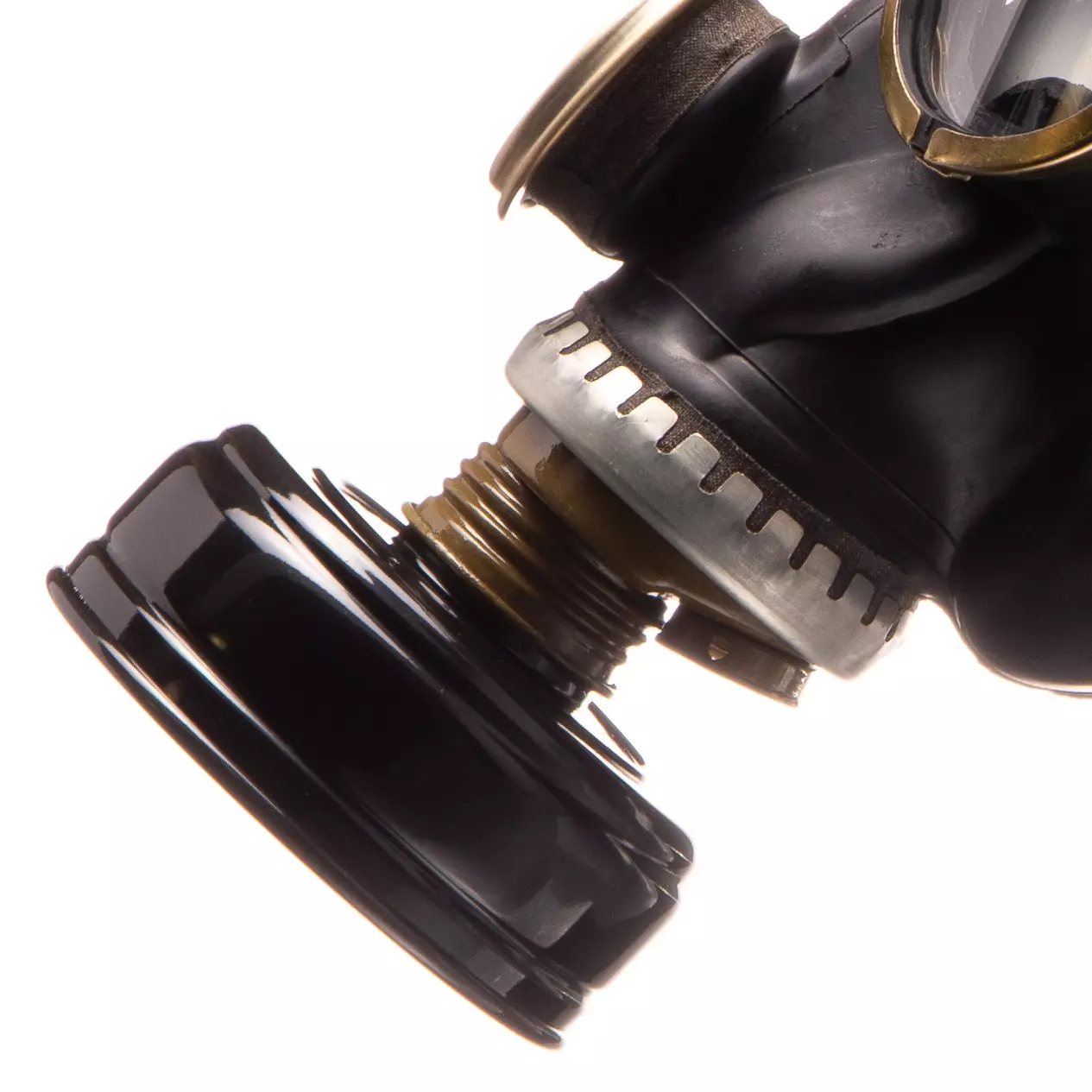

Резьбовое крепление – это самый старый, проверенный временем способ соединения фильтра с противогазом. Сменные фильтры с резьбовым креплением несомненно обладают своими преимуществами. Благодаря стандартизированному резьбовому соединению такие фильтры подходят к любым средствам защиты органов дыхания с резьбой, как современным, так и старым.

В настоящий момент фильтры с резьбовым соединением и лицевые части к ним изготавливаются на основании ГОСТ 8762-75 («Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры») и ГОСТ Р 12.4.214-99 («Средства индивидуальной защиты органов дыхания. Резьба для лицевых частей. Стандартное резьбовое соединение»).
Корпуса фильтров изготовлены из очень крепких, ударопрочных материалов, не подвержены воспламенению, имеют отличные антикоррозийные свойства и длительный срок хранения. Кроме того, современные фильтры для средств защиты органов дыхания с резьбовым креплением не содержат асбеста.

Чтобы правильно подобрать сменный фильтр для средства защиты органов дыхания, необходимо отдавать себе отчет, в каких условиях будет произведена эксплуатация и насколько высокий уровень защиты необходим. Все фильтры имеют буквенно-цифровую маркировку, а также маркировку цветом, которые обозначают, от каких именно вредных веществ тот или иной фильтр защищает и насколько хорошо.

Лицевые части в составе противогазов обеспечивают подачу очищенного воздуха или дыхательной смеси к органам дыхания и одновременную защиту лица и глаз от попадания вредных веществ.

Панорамные маски

Согласно ГОСТ 12.4.293-2015 лицевые части подразделяются на три категории:

Маска категории 1 – маска облегченной конструкции, используется в условиях труда средней тяжести в комплекте фильтрующих СИЗОД. Маски облегченной конструкции не предназначены для применения в тяжелых условиях труда, а также в изолирующих СИЗОД;

Маска категории 2 – маска общего назначения, используется в тяжелых условиях труда в комплекте фильтрующих и изолирующих СИЗОД. Маски общего назначения не предназначены для применения в условиях аварий;

Маска категории 3 – маска специального назначения, предназначена для применения в условиях аварий.

Маска панорамная МАГ/МАГ-4

Панорамные маски МАГ и МАГ-4 идентичны за исключением материала деталей, соприкасающихся с лицом и головой: оголовье, обтюратор и подмасочник МАГ выполнены из резины, а МАГ-4 - из силикона. Силиконовое исполнение МАГ-4 обеспечивает повышенную прочность оголовья, обтюратора и подмасочника, и эластичность маски при воздействии высоких и низких температур. Имеется еще одно отличие – МАГ-4 выпускается со стеклом, имеющим защиту от запотевания и царапин.

• Быстрая регулировка оголовья в пяти точках с помощью самозатягивающихся пряжек и надежная фиксация
• Панорамное стекло выполнено из поликарбоната, что обеспечивает безопасность при механических воздействиях
• Площадь поля зрения более 80%
• Подмасочник препятствует запотеванию стекла и уменьшает содержание диоксида углерода во вдыхаемом воздухе
• Мембрана для речевого общения обеспечивает возможность работы со средствами связи. Разборчивость речи более 80%
• Маска МАГ и МАГ-4 эксплуатируются с фильтрами, имеющими круглую резьбу наружным диаметром 40 мм по ГОСТ 8762-75 и ГОСТ Р 12.4.214-99
• Центральное присоединение фильтра
• Клапанная коробка с клапанами вдоха и выдоха обеспечивает разделение вдыхаемого и выдыхаемого потоков воздуха, а также отсутствие подсоса вредных веществ
• За счет двойного обтюратора, обеспечивающего плотное прилегание маски к лицу с различными размерами и формами лица, маски имеют один универсальный размер
• Масса панорамных масок МАГ и МАГ-4 без фильтров – не более 650 грамм
• Гарантийный срок хранения – 10 лет
• Производитель АО «Сорбент»

Маска панорамная МАГ-3Л

• Маска специального назначения – категория 3 (маска специального назначения, предназначена для применения в условиях аварий)
• Оголовье, обтюратор и подмасочник МАГ-3Л выполнены из резины
• Быстрая регулировка оголовья в пяти точках с помощью самозатягивающихся пряжек и надежная фиксация
• Панорамное стекло выполнено из поликарбоната, что обеспечивает безопасность при механических воздействиях
• Площадь поля зрения более 80%
• Подмасочник препятствует запотеванию стекла и уменьшает содержание диоксида углерода во вдыхаемом воздухе
• Мембрана для речевого общения размещается в узле клапана выдоха и обеспечивает возможность работы со средствами связи. Разборчивость речи более 80%
• Маска МАГ-3Л эксплуатируются с фильтрами, имеющими круглую резьбу наружным диаметром 40 мм по ГОСТ 8762-75 и ГОСТ Р 12.4.214-99
• Боковое левостороннее присоединение фильтра
• Клапан выдоха состоит из двух последовательно расположенных лепестков
• Узел клапана выдоха с защитным экраном предотвращает засорение и примерзание лепестков к седловине и обеспечивает отсутствие подсоса вредных веществ
• За счет двойного обтюратора, обеспечивающего плотное прилегание маски к лицу с различными размерами и формами лица, маски имеют один универсальный размер
• Масса панорамной маски МАГ-3Л без фильтров – не более 700 грамм
• Гарантийный срок хранения – 13,5 лет
• Производитель АО «Сорбент»

Маска панорамная ППМ-88

• Маска общего назначения – категория 2 (маска общего назначения, используется в тяжелых условиях труда в комплекте фильтрующих и изолирующих СИЗОД)
• Оголовье, обтюратор и подмасочник ППМ-88 выполнены из резины
• Надежная фиксация с помощью наголовника с упорами ступенчатого типа
• Обтюратор «независимого типа» - широкая полоса тонкой резины обеспечивает плотное прилегание к лицу при малом механическом воздействии
• Панорамное стекло выполнено из поликарбоната, что обеспечивает безопасность при механических воздействиях
• Площадь поля зрения более 70%
• Подмасочник препятствует запотеванию стекла и уменьшает содержание диоксида углерода во вдыхаемом воздухе
• Переговорное устройство обеспечивает возможность работы со средствами связи. Разборчивость речи более 80%
• Маска ППМ-88 эксплуатируется с фильтрами, имеющими круглую резьбу наружным диаметром 40 мм по ГОСТ 8762-75
• Центральное присоединение фильтра
• Клапанная коробка с клапанами вдоха и выдоха обеспечивает разделение вдыхаемого и выдыхаемого потоков воздуха, а также отсутствие подсоса вредных веществ
• Два размера лицевой части: 1,2, и три размера подмасочника: М, С, Б (малый, средний и большой)
• Выбор размера маски и положений лямок наголовника осуществляется по результатам измерения горизонтального обхвата головы
• Выбор размера подмасочника осуществляется по результатам измерения высоты лица
• Масса панорамной маски ППМ-88 без фильтров – не более 540 грамм
• Гарантийный срок хранения – 5 лет
• Производитель АО «Тамбовмаш»

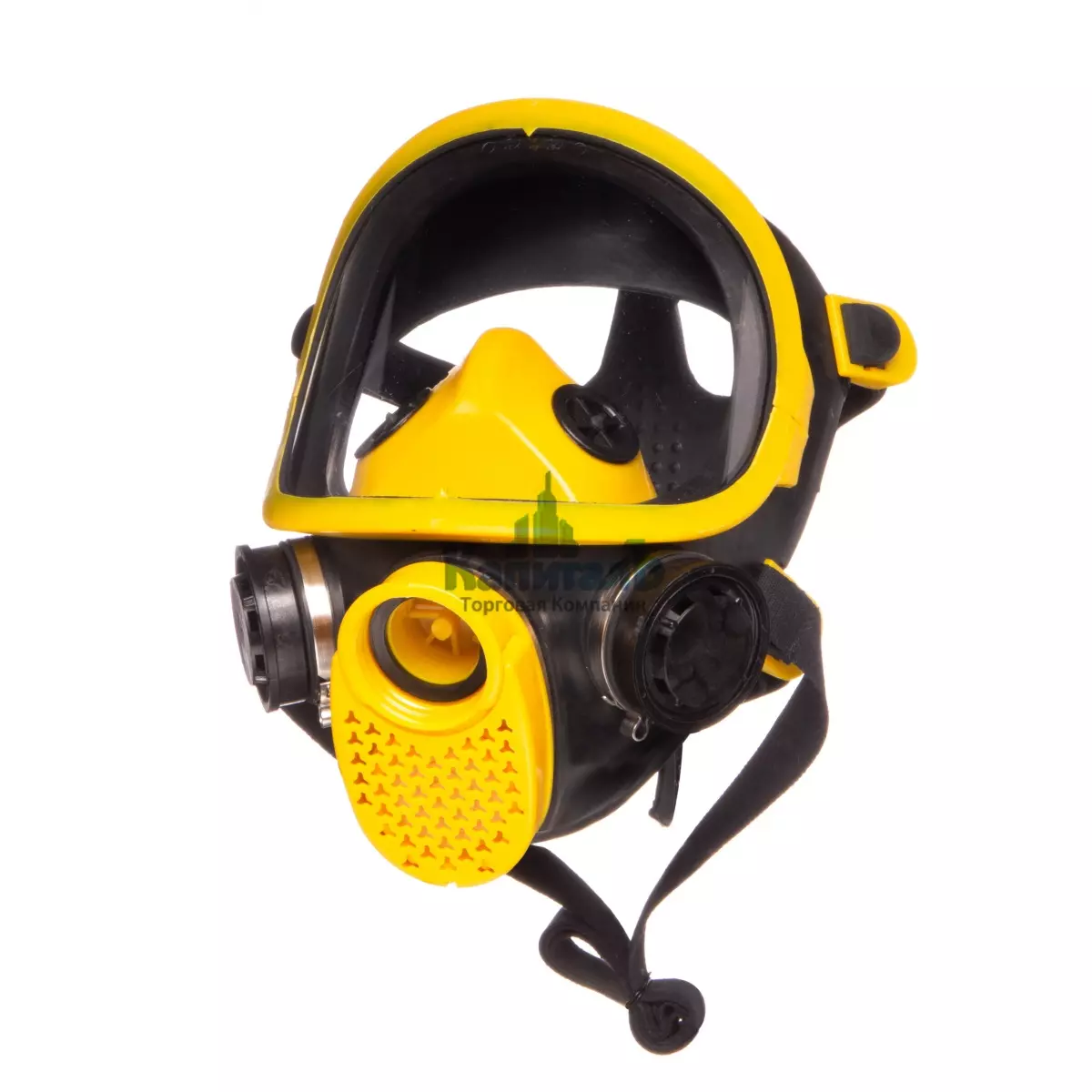

Маска панорамная МПГ-ИЗОД

• Маска общего назначения – категория 2 (маска общего назначения, используется в тяжелых условиях труда в комплекте фильтрующих и изолирующих СИЗОД)
• Оголовье и обтюратор МПГ-ИЗОД выполнены из резины, подмасочник – из силикона
• Быстрая регулировка оголовья и надежная фиксация с помощью самозатягивающихся пряжек
• Обтюратор «независимого типа» - широкая полоса тонкой резины обеспечивает плотное прилегание к лицу при малом механическом воздействии
• Прочное смотровое стекло с панорамным обзором обеспечивает безопасность при механических воздействиях
• Площадь поля зрения не менее 70%
• Силиконовый подмасочник препятствует запотеванию стекла и уменьшает содержание диоксида углерода во вдыхаемом воздухе, не вызывает раздражение кожи лица при длительном использовании
• Двойное переговорное устройство обеспечивает возможность работы со средствами связи. Разборчивость речи не менее 90%
• Маска МПГ-ИЗОД эксплуатируется с фильтрами, имеющими круглую резьбу наружным диаметром 40 мм по ГОСТ 8762-75
• Центральное присоединение фильтра
• Клапанная коробка с клапанами вдоха и выдоха обеспечивает разделение вдыхаемого и выдыхаемого потоков воздуха, а также отсутствие подсоса вредных веществ
• Два размера лицевой части: 1,2, и три размера подмасочника: М, С, Б (малый, средний и большой)
• Выбор размера маски и положений лямок наголовника осуществляется по результатам измерения горизонтального обхвата головы
• Выбор размера подмасочника осуществляется по результатам измерения высоты лица
• Масса панорамной маски МПГ-ИЗОД без фильтров – не более 700 грамм
• Гарантийный срок хранения – 13,5 лет
• Производитель АО «АРТИ-Завод»

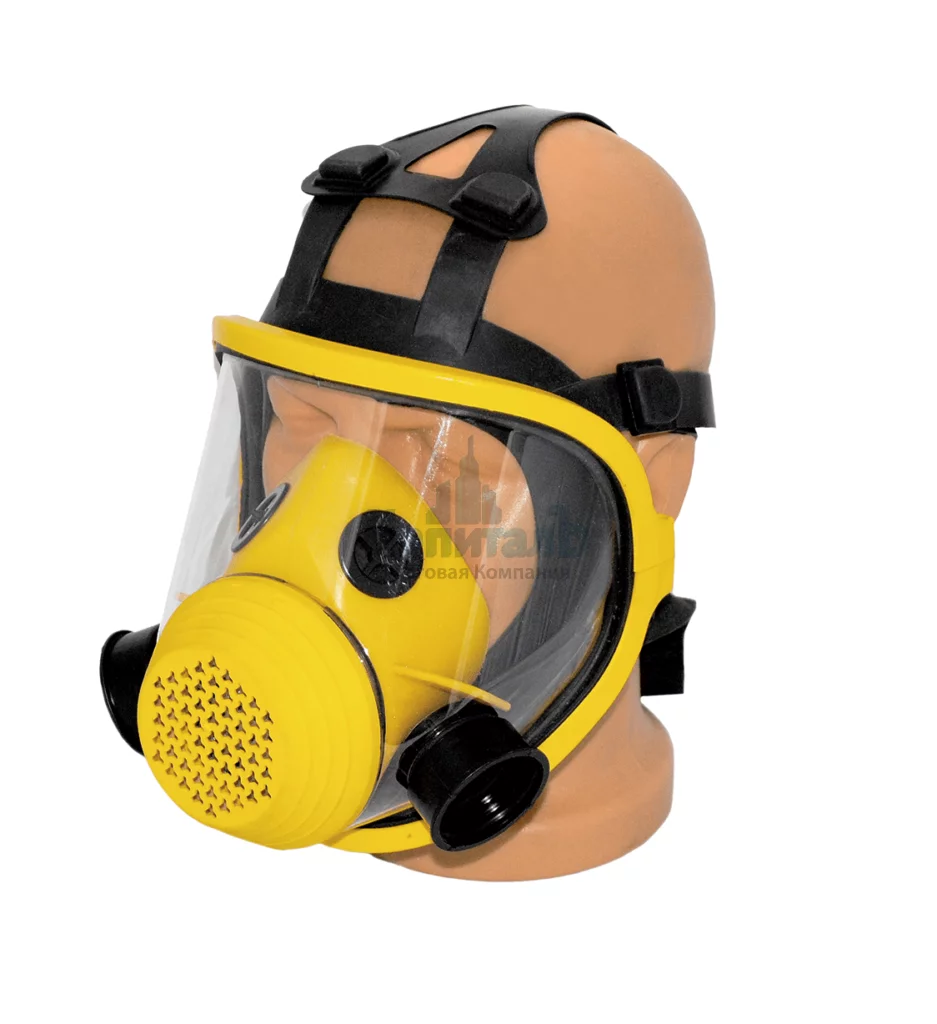

Маска панорамная промышленная «ARTIRUS-У»

• Маска специального назначения – категория 3 (маска специального назначения, предназначена для применения в условиях аварий)
• Оголовье «ARTIRUS-У» выполнено из пластика и резины, обтюратор – из резины, подмасочник – из силикона
• Маска «ARTIRUS-У» совместима с любыми средствами защиты головы за счет низкого профиля корпуса
• Удобная регулировка оголовья и надежная фиксация с помощью самозатягивающихся пряжек позволяет быстро надевать и снимать маску
• Панорамное стекло выполнено из поликарбоната, что обеспечивает безопасность при механических воздействиях
• Площадь поля зрения не менее 70%
• Силиконовый подмасочник препятствует запотеванию стекла и уменьшает содержание диоксида углерода во вдыхаемом воздухе, не вызывает раздражение кожи лица при длительном использовании
• Переговорное устройство обеспечивает возможность работы со средствами связи. Разборчивость речи более 80%
• Маска «ARTIRUS-У» эксплуатируется с фильтрами, имеющими круглую резьбу наружным диаметром 40 мм по ГОСТ 8762-75
• Левостороннее или правостороннее присоединение фильтра
• Узел клапана выдоха с защитным экраном предотвращает засорение и примерзание лепестка к корпусу и обеспечивает отсутствие подсоса вредных веществ
• Маска «ARTIRUS-У» имеет один универсальный размер
• Масса панорамной маски «ARTIRUS-У» без фильтров – не более 520 грамм
• Гарантийный срок хранения – 13,5 лет
• Производитель АО «АРТИ-Завод»

Шлем-маски

Согласно ГОСТ 12.4.166-2018 шлем-маски также подразделяются на три категории, а в зависимости от их эргономических свойств подразделяются на три класса эффективности:

Маска категории 1 – маска облегченной конструкции, используется в условиях труда средней тяжести в комплекте фильтрующих СИЗОД. Маски облегченной конструкции не предназначены для применения в тяжелых условиях труда, а также в изолирующих СИЗОД;

Маска категории 2 – маска общего назначения, используется в тяжелых условиях труда в комплекте фильтрующих и изолирующих СИЗОД. Маски общего назначения не предназначены для применения в условиях аварий;

Маска категории 3 – маска специального назначения, предназначена для применения в условиях аварий.

Класс 1 – шлем-маска низкой эффективности с площадью поля зрения менее 70% и без наличия переговорного устройства;

Класс 2 – шлем-маска средней эффективности с площадью поля зрения менее 70% и с наличием переговорного устройства;

Класс 3 – шлем-маска высокой эффективности с площадью поля зрения выше 70% и с наличием переговорного устройства.

Шлем-маска ШМ-2012

• Шлем-маска общего назначения – категория 2 (маска общего назначения, используется в тяжелых условиях труда в комплекте фильтрующих и изолирующих СИЗОД), класс 3 (шлем-маска высокой эффективности с площадью поля зрения выше 70% и с наличием переговорного устройства)
• Материал корпуса маски – резина
• Конструкция корпуса маски обеспечивает защиту всей головы и отсутствие запотевания стекла
• Очковый узел состоит из трапециевидных минеральных стекол, обеспечивает безопасность при механических воздействиях
• Площадь поля зрения не менее 70%
• Обтекатель обеспечивает подведение вдыхаемого воздуха к очковым стеклам с целью предотвращения их запотевания
• Переговорное устройство обеспечивает возможность работы со средствами связи. Разборчивость речи более 90%
• Клапанная коробка с клапанами вдоха и выдоха обеспечивает разделение вдыхаемого и выдыхаемого потоков воздуха и отсутствие подсоса вредных веществ
• Центральное присоединение фильтра
• Шлем-маска ШМ-2012 эксплуатируется с фильтрами, имеющими круглую резьбу наружным диаметром 40 мм по ГОСТ 8762-75
• Четыре размера лицевой части: 1, 2, 3, 4
• Выбор размера осуществляется по результатам измерения вертикального обхвата головы
• Масса шлем-маски ШМ-2012 без фильтра не более 560 грамм
• Гарантийный срок хранения – 5 лет
• Производитель АО «Тамбовмаш»

Шлем-маска ШМП-1

Ведущие российские производители ведут постоянную работу над усовершенствованием выпускаемой продукции. В настоящее время на рынке средств индивидуальной защиты органов дыхания представлен широчайший ассортимент фильтрующих противогазов, лицевых частей и фильтров к ним, что обеспечивает возможность подбора устройства как для промышленных или производственных предприятий, так и для бытовых целей.
